0 Protokol WAN

1. ATM (Asynchronous Transfer Mode) adalah standar iInternational Telecommunication Union Telecommunication Standar Section (ITU-T) untuk cell relay informasi untuk beberapa layanan seperti voice, video, atau data. Jaringan ATM bersifat connection-oriented.



















a private ATM network and a public ATM network both can carry voice, video, and data
traffic




















2. HDLC (High Level Data Link Control), merupakan suatu protokol WAN yang bekerja pada data link layer dimana protokol HDLC berfungsi untuk menetapkan metode enkapsulasi paket data pada synchronous serial. HDLC keluaran ISO memiliki kelemahan, yakni masih bersifat single protocol yang berarti hanya untuk komunikasi pada satu protokol, sedangkan untuk HDLC keluaran CISCO multiprotocol, dimana dapat melakukan komunikasi data dengan banyak protokol (misal IP, IPX dsb) dan protokol ini terdapat pada layer tiga secara simultan.

3. PPP (Point to Point) merupakan protokol pada data link layer yang dapat digunakan untuk komunikasi asynchronous serial maupun synchronous serial. PPP dapat melakukan autentikasi dan bersifat multiprotocol. Protokol ini merupakan pengembangan dari protokol SLIP (Serial Line Interface Protocol) yaitu suatu protokol standar yang menggunakan protokol TCP/IP.






six fields make up the PPP frame

4. X.25 merupakan protokol standar yang mendefinisikan hubungan antar sebuah terminal dengan jaringan packet switching. Untuk protokol ini dibuat untuk komunikasi data secara analog yang berarti proses pengiriman data harus mengikuti algoritma algoritma yang ada pada protokol x.25. Protokol ini melakukan suatu koneksi dengan membuat suatu circuis virtual dimana suatu jalus khusus pada jaringan public yang dipakan untuk komunikasi data antar protokol x.25.













DTEs, DCEs, and PSEs make an x.25 network

5. Frame Relay, merupakan protokol untuk pengiriman data pada jaringan publik adalah sebuah protokol WAN high-performance yang beroperasi pada physical layer dan data link layer dari model referensi OSI. Frame Relay awalnya dirancang untuk digunakan di jaringan interface ISDN, tetapi untuk sekarang frame relay digunakan melalui berbagai interface jaringan lainnya juga. Sama halnya dengan protokol x.25, frame relay juga memakai circuit virtual sebagai jalur komunikasi data khusus tetapi frame relay masih lebi baik dari x.25 dengan berbagai kelengkapan yang ada pada protokol frame relay. Enkapsulasi paket pada frame relay menggunakan identitas koneksi yang disebut sebagai DLCI (Data Link Connection Identifier) yang mana pembuatan jalur virtual circuit akan ditandai dengan DLCI untuk koneksi antar komputer pelanggan dengan switch atau router sebagai node frame relay.















DCEs generally reside within carrier-operated WANs

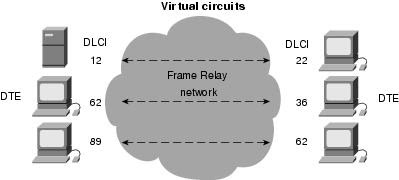

Single Frame Relay Virtual Circuit Can Be Assigned Different DLCIs on Each End of a VC























A Simple Frame Relay Network Connects Various Devices to Different Services over a WAN

6. ISDN (Integrated Services Digital Network), merupakan suatu layanan digital yang berjalan melalui jaringan telepon ISDN juga protokol komunikasi data yang dapat membawa paket data baik dalam bentuk text, gambar, suara, video secara simultan. Protokol ISDN beroperasi pada layer physical, data link, dan network.

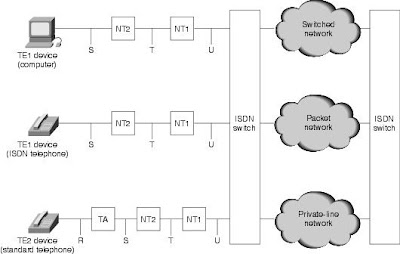

Sample ISDN Configuration Illustrates Relationships Between Devices and Reference Points













LAPD Frame Format Is Similar to That of HDLC and LAPB

























An ISDN Circuit-Switched Call Moves Through Various Stages to Its Destination
