2 Topologi WAN
Istilah-istilah dalam WAN:
- Central Office (CO) adalah fasilitas Local Exchange Carriers/perusahaan yang menyediakan jasa WAN yang terdekat dengan si pelanggan.
- Customer Premise Equipment (CPE) adalah device yang berada ditempat pelanggan,baik itu peralatan yang dimiliki secara pribadi oleh pelanggan (DTE) maupun peralatan yang merupakan sewaan dari Local Exchange Carriers (DCE). Karena selain dari peralatan pribadi milik pelanggan diantara peralatan itu juga terdapat peralatan yang merupakan milik dari penyedia jasa layanan yang disewakan kepada pelanggan selama pelanggan tersebut memakai jasa layanan tersebut.

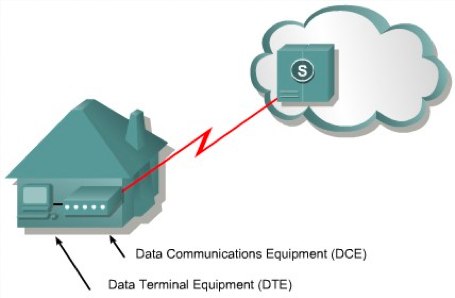

- Data Terminal Equipment (DTE) adalah peralatan milik pribadi si pemakai jasa layanan atau pelanggan dan peralatan tersebut berada ditempat pelanggan. Peralatan ini memiliki interface yang dapat dihubungkan ke WAN link. Contoh peralatan ini adalah router dan bridge.
- Data Communications Equipment (DCE) Fasilitas komunikasi yang dimiliki oleh penyedia jasa layanan WAN, yang disewa oleh pemakai jasa layanan dan berada di tempat pemakai jasa layanan, berfungsi untuk mentranslasikan data dari DTE menjadi data yang dimengerti oleh protokol WAN, peralatan itu antara lain DSU/CSU, NT1, modem, dan jika layanan itu berupa layanan frame relay maka peralatan itu berupa Packet Switcher.
- Data Service Unit (DSU) adalah peralatan yang menyesuaikan physical interface dari DTE ke fasilitas transmisi seperti T1. DSU juga berfungsi mengatur timing jaringan.
- Channel Service Unit (CSU) adalah peralatan digital interface yang menghubungkan peralatan pemakai dengan jaringan digital telepon lokal. Biasanya CSU/DSU tergabung menjadi suatu peralatan. CSU/DSU ada juga yang buat ke dalam bentuk interface card pada router.
- Demarc adalah batas pemisah antara CPE dan CO.
- Local Loop adalah jalur telekomunikasi antara Demarc sampai CO.
0 Laporan Implementasi VLAN, VTP, dan STP
- Dapat mengimplementasikan VLAN, VTP, dan STP pada topologi UNJANI
- Dapat membuat perencanaan untuk implementasi tersebut
- Memenuhi tugas yang diberikan
PENDAHULUAN
Spanning Tree Protocol (STP) adalah link layer network protocol yang menjamin tidak adanya loop dalam topologi dari banyak bridge/switchdalam LAN. Dalam model OSI untuk jaringan komputer, STP ada di layer 2 OSI. Spanning tree memperbolehkan desain jaringan memiliki redundan (pengurangan) links untuk membuat jalur backup otomatis jika sebuah link aktif gagal bekerja, tanpa adanya bahaya dari loop pada bridge/switch. Loop pada bridge/switch akan menghasilkan flooding pada network. Cara kerja dari STP itu sendiri adalah sebagai berikut :
1. Menentukan root bridge.
2. Menentukan least cost paths ke root bridge.
3. Non-aktifkan root path lainnya.
Spanning Tree protocol adalah protokol yang berada di jaringan switch yang memungkinkan semua perangkat untuk berkomunikasi antara satu sama lain agar dapat mendeteksi dan mengelola redundant link dalam jaringan.
ALAT DAN BAHAN
- PC
- Aplikasi Packet Tracert
LANGKAH KERJA
- Buat topologi
- Dari topologi tersebut akan di bangun salah satu jalur yaitu jalur untuk kelompok 2 dengan vlan id 200
- Berikan masing-masing host ip address dan netmask
- Konfigurasikan Switch yang akan digunakan pada jalur tersebut
Konmfigurasi Switch C
Konfigurasi Switch E
Konfigurasi Switch G
Konfigurasi Switch H
HASIL
KESIMPULAN
Dengan melakukan praktikum ini kita dapat mengetahui bagaimana mengimplementasikan VLAN, VTP, dan STP. Selain itu kita juga dapat lebih mengetahui kegunaan dari VLAN, VTP, dan STP dengan mengimplementsikannya.
0 Implementasi VLAN, VTP, dan STP pada topologi UNJANI
- Dapat mengimplementasikan VLAN, VTP, dan STP pada topologi UNJANI
- Dapat membuat perencanaan untuk implementasi tersebut
- Memenuhi tugas yang diberikan
PENDAHULUAN
Spanning Tree Protocol (STP) adalah link layer network protocol yang menjamin tidak adanya loop dalam topologi dari banyak bridge/switchdalam LAN. Dalam model OSI untuk jaringan komputer, STP ada di layer 2 OSI. Spanning tree memperbolehkan desain jaringan memiliki redundan (pengurangan) links untuk membuat jalur backup otomatis jika sebuah link aktif gagal bekerja, tanpa adanya bahaya dari loop pada bridge/switch. Loop pada bridge/switch akan menghasilkan flooding pada network. Cara kerja dari STP itu sendiri adalah sebagai berikut :
1. Menentukan root bridge.
2. Menentukan least cost paths ke root bridge.
3. Non-aktifkan root path lainnya.
Spanning Tree protocol adalah protokol yang berada di jaringan switch yang memungkinkan semua perangkat untuk berkomunikasi antara satu sama lain agar dapat mendeteksi dan mengelola redundant link dalam jaringan.
ALAT DAN BAHAN
- PC
- Aplikasi Packet Tracert
LANGKAH KERJA
- Buat topologi pada packet tracert sesuai dengan topologi UNJANI
- Skenario dari topologi tersebut adalah, jika host dari Lab 1 (diwakili oleh host paling kiri) akan berkomunikasi dengan host di Lab 3 (diwakili oleh wireless host) akan melalui SW1 --> Switch Utama --> SW4 --> SW6
- Berikan masing-masing host ip address dan netmask
- Konfigurasikan Switch
Konfigurasi pada Switch1
Konfigurasi pada Switch Utama
Konfigurasi Switch 4
Konfigurasi Switch 6
HASIL
KESIMPULAN
Dengan melakukan praktikum ini kita dapat mengetahui bagaimana mengimplementasikan VLAN, VTP, dan STP. Selain itu kita juga dapat lebih mengetahui kegunaan dari VLAN, VTP, dan STP dengan mengimplementsikannya.
0 Implementasi VLAN, VTP, dan STP pada topologi SMKN 1 CIMAHI
- Dapat menimplementasikan VLAN, VTP, dan STP pada topologi SMKN 1 CIMAHI
- Memenuhi tugas yang diberikan
PENDAHULUAN
Spanning Tree protocol adalah protokol yang berada di jaringan switch yang memungkinkan semua perangkat untuk berkomunikasi antara satu sama lain agar dapat mendeteksi dan mengelola redundant link dalam jaringan.
ALAT DAN BAHAN
- PC
- Aplikasi Packet Tracert
LANGKAH KERJA
- Buka aplikasi Packet Tracert lalu buat topologi seperti berikut
- Skenario dari topologi tersebut adalah ketika PC TKJ berkomunikasi dengan PC KP akan menggunakan jalur melalui R1 --> S1 --> S3 --> S2 --> R6
- Berikan masing-masing host dan router konfigurasi ip address dan netmask
- Konfigurasikan router untuk routing ke semua network
Routing pada Router Utama
Routing pada Router 1
Routing pada Router 2
Routing pada Router 3
Routing pada Router 4
Routing pada Router 5
Routing pada Router 6
Routing pada Router 7
Routing pada Router 8
Routing pada Router 9
- Setelah semua router di routingkan, konfigurasikan Swithc untuk konfigurasi VLAN, VTP, dan, STP
Konfigurasi pada Switch 1
Konfigurasi pada Switch 3
Konfigurasi pada Switch 2
Setelah semua switch di konfigurasikan, lakukan pengujian koneksi dari PC TKJ ke PC KP
HASIL
KESIMPULAN
Dengan melakukan praktikum ini kita dapat mengetahui bagaimana mengimplementasikan VLAN, VTP, dan STP. Selain itu kita juga dapat lebih mengetahui kegunaan dari VLAN, VTP, dan STP dengan mengimplementsikannya.
0 Laporan Spanning Tree Protocol
KESIMPULAN
0 Cara Mencari Kordinat menggunakan GPS GARMIN etrex LEGEND
1. Nyalakan GPS
2. Pilih Main Menu
3. Pilih Mark
4. Pilih kolom nama (PARK) dan enter untuk mengubah nama titik yang ditentukan
5. Setalah nama diubah, pilih OK
6. Untuk melihat hasil titik kordinat yang telah di buat, keluar dari menu MARK, lalu masik ke find --> Waypoint --> By Name
Hasil Kerja
LOKASI WS TKJ | S → 06˚54.078’ E →107˚32.328’ Ketinggian 737m |
LOKASI DEPAN RUANG OSIS | S → 06˚54.079’ E →107˚32.330’ Ketinggian 742m |
LOKASI LAPANG OLAH RAGA | S → 06˚54.071’ E →107˚32.347’ Ketinggian 749m |
LOKASI KANTIN | S → 06˚54.090’ E →107˚32.365’ Ketinggian 740m |
LOKASI AULA | S → 06˚54.100’ E →107˚32.371’ Ketinggian 738m |
8 Spanning Tree Protocol (STP)
Pengertian Spanning Tree Protocol (STP)
- Spanning Tree Protocol adalah sebuah protokol yang berada di jaringan switch yang memungkinkan semua perangkat untuk berkomunikasi antara satu sama lain agar dapat mendeteksi dan mengelola redundant link dalam jaringan.
- Spanning Tree Protocol adalah sebuah protokol bridge yang menggunakan (Spanning Tree Algorithm) STA untuk menemukan link redundant (cadangan) secara dinamis dan menciptakan sebuah topologi database spanning-tree. Bridge bertukar pesan BPDU (bridge protocol data unit) dengan bridge lain untuk mendeteksi loop-loop dan kemudian menghilangkan loop-loop itu dengan cara mematikan interface-interface bridge yang dipilihnya.
- Spanning Tree Protocol adalah protocol untuk pengaturan koneksi dengan menggunakan algoritma spanning tree.
- Spanning Tree Protocol adalah link layer networ protocol yang menjamin tidak adanya loop dalam topologi dari banyak bridge/switch dalam LAN.
Kelebihan Spanning Tree Protocol (STP)
- Menghindari Trafic Bandwith yang tinggi dengan mesegmentasi jalur akses melalui switch
- Menyediakan Backup / stand by path utk mencegah loop dan switch yang failed/gagal
- Mencegah looping
Tugas utama STP
- Menghentikan terjadinya loop-loop network pada network layer 2 (bridge atau switch). STP secara terus menerus memonitor network untuk menemukan semua link, memastikan bahwa tidak ada loop yang terjadi dengan cara mematikan semua link yang redundant. STP menggunakan algoritma yang disebut spanning-tree algorithm (STA) untuk menciptakan sebuah topologi database, kemudian mencari dan menghancurkan link-link redundant. Dengan menjalankan STP, frame frame hanya akan diteruskan pada link-link utama yang dipilih oleh STP.
Broadcast storms menyebabkan frame broadcasts (atau multicast atau unicast yang destination addressnya belum diketahui oleh switch) terus berputar-putar (looping) dalam network tanpa henti.Gambar berikut adalah contoh sederhana LAN dengan link yang redundant.
STP mencegah terjadinya looping dengan menempatkan setiap port switch pada salah satu status : Forwarding atau Blocking. Interface dengan status forwarding bertingkah normal, mem-forward dan menerima frame, sedangkan interface dengan status blocking tidak memproses frame apapun kecuali pesan-pesan STP. Semua port yang berada dalam status forwarding disebut berada pada jalur spanning tree(topology STP), sekumpulan port-port forwarding membentuk jalur tunggal dimana frame ditransfer antar-segment. Gambar berikut adalah LAN dengan link redundant yang sudah memanfaatkan STP.
Dengan begini, saat Bob mengirimkan frame broadcast, frame tidak mengalami looping. Bob mengirimkan frame ke SW3 (step 1), kemudian SW3 mem-forward frame hanya ke SW1(step 2), karena port Gi0/2 dari SW3 berada pada status blocking. Kemudian, SW1 mem-flood frame keluar melalui Fa0/11 dan Gi0/1 (step 3) . SW2 mem-flood frame keluar melalui Fa0/12 dan Gi0/1 (step4). Namun, SW3 akan mengabaikan frame yang dikirmkan oleh SW2, karena frame tersebut masuk melalui port Gi0/2 dari switch SW3 yang berada pada status blocking.
Dengan topology STP seperti pada gambar diatas, switch-switch tidak mengaktifkan link antara SW2 dan SW3 untuk keperluan traffick dalam VLAN. Namun, jika link antara SW1 dan SW3 mengalami kegagalan dalam beroperasi, maka STP akan membuat port Gi0/2 pada SW3 menjadi forwarding sehingga link antara SW3 dan SW2 menjadi aktif dan frame tetap bisa ditransfer secara normal dalam VLAN.
- Menyediakan system jalur backup & juga mencegah loop yang tidak diinginkan pada jaringan yang memiliki beberapa jalur menuju ke satu tujuan dari satu host.
Cara Kerja Spanning Tree Protocol (STP)
- Menentukan root bridge.
Root bridge dari spanning tree adalah bridge dengan bridge ID terkecil (terendah). Tiap bridge mempunyai unique identifier (ID) dan sebuah priority number yang bisa dikonfigurasi. Untuk membandingkan dua bridge ID, priority number yang pertama kali dibandingkan. Jika priority number antara kedua bridge tersebut sama, maka yang akan dibandingkan selanjutnya adalah MAC addresses. Sebagai contoh, jika switches A (MAC=0000.0000.1111) dan B (MAC=0000.0000.2222) memiliki priority number yang sama, misalnya 10, maka switch A yang akan dipilih menjadi root bridge. Jika admin jaringan ingin switch B yang jadi root bridge, maka priority number switch B harus lebih kecil dari 10.
- Menentukan least cost paths ke root bridge.
Spanning tree yang sudah dihitung mempunyai properti yaitu pesan dari semua alat yang terkoneksi ke root bridge dengan pengunjungan (traverse) dengan cost jalur terendah, yaitu path dari alat ke root memiliki cost terendah dari semua paths dari alat ke root.Cost of traversing sebuah path adalah jumlah dari cost-cost dari segmen yang ada dalam path. Beda teknologi mempunya default cost yang berbeda untuk segmen-segmen jaringan. Administrator dapat memodifikasi cost untuk pengunjungan segment jaringan yang dirasa penting.
- Non-aktifkan root path lainnya.
Karena pada langkah diatas kita telah menentukan cost terendah untuk tiap path dari peralatan ke root bride, maka port yang aktif yang bukan root port diset menjadi blocked port. Kenapa di blok? Hal ini dilakukan untuk antisipasi jika root port tidak bisa bekerja dengan baik, maka port yang tadinya di blok akan di aktifkan dan kembali lagi untuk menentukan path baru.
Istilah dalam Spanning Tree Protocol (STP)
- Root Bridge adalah bridge dengan bridge ID terbaik. Dengan STP, kuncinya adalah agar semua switch di network memilih sebuah root bridge yang akan menjadi titik fokus di dalam network tersebut. Semua keputusan lain di network seperti port mana yang akan di blok dan port mana yang akan di tempatkan dalam mode fowarding.
- BPDU semua switch bertukar informasi yang digunakan dalam pemilihan root switch, seperti halnya dalam konfigurasi selanjutnya dari network. Setiap switch membandingkan parameter-parameter dalam Bridge Protocol Data Unit (BPDU) yang mereka kirim ke satu tetangga dengan yang mereka peroleh dari tetangga lain.
- Bridge ID adalah bagaimana STP mengidentifikasi semua switch dalam network. ID ini ditentukan oleh sebuah kombinasi dari apa yang disebut bridge priority (yang bernilai 32.768 secara default pada semua switchj Cisco) dan alamat MAC dasar. Bridge dengan bridge ID terendah akan menjadi root bridge dalam network. STP bridge ID (BID) adalah angka 8-byte yang unik untuk setiap switch. Bridge ID terdiri dari 2-byte priority dan 6-byte berikutnya adalah system ID, dimana system ID berdasarkan pada MAC address bawaan tiap switch. Karena menggunakan MAC address bawaan ini dapat dipastikan tiap switch akan memiliki Bridge ID yang unik. STP mendefinisikan pesan yang disebut bridge protocol data units (BPDU), yang digunakan oleh switch untuk bertukar informasi satu sama lain. Pesan paling utama adalah Hello BPDU, berisi Bridge ID dari switch pengirim.
- Nonroot bridge adalah semua bridge yang bukan root bridge. Nonroot bridge bertukar BPDU dengan semua bridge dan mengupdate topologi database STP pada semua switch, mencegah loop-loop dan menyediakan sebuah cara bertahan terhadap kegagalan link.
- Root port selalu merupakan link yang terhubung secara langsung ke root bridge atau jalur terpendek ke root bridge. Jika lebih dari satu link terhubung ke root bridge maka sebuah cost dari port ditentukan dengan mengecek bandwidth dari setiap link. Port dengan cost paling rendah menjadi root port. Jika banyak link memiliki cost yang sama maka bridge dengan bridge ID diumumkan yang lebih rendah akan di gunakan. Karena berbagai link dapat berasal dari alat yang sama, maka nomor port yang terendahlah yang akan digunakan.
- Designated port adalah sebuah port yang telah ditentukan sebagai cost yang terbaik (cost lebih rendah) daripada port yang lain. Sebuah designated port akan ditandai sebagai sebuah fowarding port (port yang akan mem forward frame).
- Port Cost menentukan kapan sebuah link dari beberapa link yang tersedia digunakan di antara dua switch dimana kedua port ini bukan root port. Cost dari sebuah link ditentukan oleh bandwidth dari link.
- Nondesignated port adalah port dengan sebuah cost yang lebih tinggi daripada designated port, yang akan ditempatkan di mode blocking. Sebuah nondesignated port bukan sebuah fowarding port.
- Fowarding port meneruskan atau memfoward frame.
- Blocked port adalah port yang tidak meneruskan frame-frame, untuk menghindari loop-loop. Namun sebuah blocked port akan selalu mendengarkan frame.
- Ether Channelmengkombinasikan beberapa segment parallel yang memiliki kecepatan yang sama menjadi satu. Switch memperlakukan EtherChannel sebagai interface tunggal berkenaan dengan proses memforward frame seperti halnya juga STP. Hasilnya, jika salah satu link gagal, tapi salah satu link lain dalam EtherChannel masih beroperasi, maka STP tidak akan terjadi. EtherChannel juga menyediakan bandwidth yang lebih banyak. Trunk-trunk pada EtherChannel berada pada status forwarding semua atau blocking semua, karena STP memperlakukan semua trunk pada EtherChannel sebagai 1 trunk. Saat EtherChannel berada pada status forwarding, maka switch akan melakukan load-balance (membagi rata) traffik pada semua trunk, sehingga bandwidth yang tersedia jadi lebih banyak.
- Port Fast memungkinkan switch untuk menempatkan sebuah interface kedalam status forwarding secara langsung tanpa harus menunggu 50 detik. Tetapi, hanya port yang diketahui tidak akan dihubungkan dengan switch yang lain yang bisa dijalankan fitur PortFast.
Cara memilih Root Bridge
Bridge ID digunakan untuk memilih root bridge di dalam domain STP dan juga menentukan root port. ID ini panjangnya 8 byte dan mencakup baik priority maupun alamat MAC dari alat. Priority default pada semua alat yang menjalankan STP versi IEEE adalah 32.768.
Untuk menentukan root bridge, priority dari setiap bridge dikombinasikan dengan alamat MAC. Jika dua switch atau bridge ternyata memiliki nilai priority yang sama, maka alamat MAC menjadi penilai untuk memutuskan siapa yang memiliki ID yang terendah (yang juga terbaik). Contoh jika ada switch A dan B dan keduanya memiliki priority default yang sama yaitu 32.768, maka alamat MAC yang akan digunakan untuk penentuan. Jika alamat MAC switch A adalah 0000.0A00.1300 dan alamat MAC switch B adalah 0000.0A00.1315 maka switch A akan menjadi root bridge.
BPDU secara default dikirimkan setiap 2 detik, keluar dari semua port yang aktif pada sebuah bridge dan switch dengan bridge ID yang terendah dipilih sebagai root bridge. Kita dapat mengubah bridge ID dengan cara menurunkan prioritynya sehingga ia akan menjadi root bridge secara otomatis.
Cara memilih Designated Port
Jika lebih dari satu link dihubungkan ke root bridge maka cost dari port menjadi faktor yang di gunakan untuk menentukan port mana yang akan menjadi root port. Jadi untuk menentukan port yang akan digunakan untuk berkomunikasi dengan root bridge. Pertama harus memperhitungkan cost dari jalur tersebut. Cost dari STP adalah sebuah jalur total yang di akumulasi berdasarkan pada bandwidth yang tersedia pada tiap link.
Status Port Spanning Tree Protocol (STP)
- Blocking (memblok) sebuah port yang di block tidak akan meneruskan frame, ia hanya mendengarkan BPDU-BPDU. Tujuan dari status blocking adalah untuk mencegah penggunaan jalur yang mengakibatkan loop. Semua port secara default berada dalam status blocking ketika switch dinyalakan.
- Listening (mendengar) port mendengar BPDU untuk memastikan tidak ada loop yang terjadi pada network sebelum mengirimkan frame data. Sebuah port yang berada dalam status listening mempersiapkan diri untuk memfoward frame data tanpa mengisi tabel alamat MAC.
- Learning (mempelajari) port switch mendengarkan BPDU dan mempelajari semua jalur di network switch. Sebuah port dalam status learning mengisi tabel alamat MAC tetapi tidak memfoward frame data.
- Fowarding (mem foward) port mengirimkan dan menerima semua frame data pada port bridge. Jika port masih sebuah designated port atau root port yang berada pada akhir dari status learning maka ia akan masuk ke status ini.
- Disabled (tidak aktif) sebuah port dalam status disabled (secara administratif) tidak berpatisipasi dalam melakukan fowarding terhadap frame ataupun dalam STP. Sebuah port dalam status disabled berarti tidak bekerja secara virtual.
Saat Terjadi Perubahan dalam Network
Berikut adalah proses yang terjadi saat topology STP berjaln normal tanpa ada perubahan:
- Root switch membuat dan mengirimkan Hello BPDU dengan cost 0 keluar melalui semua port/interfacenya yang aktif.
- Switch non-root menerima Hello dari root port miliknya. Setelah mengubah isi dari Hello menjadi Bridge ID dari switch pengirim, switch mem-forward Hello ke designated port.
- Langkah 1 dan 2 berulang terus sampai terjadi perubahan pada topology STP.
Ketika ada interface atau switch yang gagal beroperasi, maka topology STP akan berubah; dengan kata lain terjadi STP convergence.
- Interface yang tetap berada dalam status yang sama, maka tidak perlu ada perubahan.
- Interface yang harus berubah dari forwarding menjadi blocking, maka switch akan langsung merubahnya menjadi blocking.
- Interface yang harus berubah dari blocking menjadi forwarding, maka switch pertama kali akan mengubahnya menjadi listening, kemudian menjadi learning.Setelah itu interface akan diletakkan pada status forwarding.
Saat terjadi STP Convergence, switch akan menentukan interface-interface mana yang akan dirubah statusnya. Namun, perubahan status dari blocking menjadi forwarding tidak bisa langsung dilakukan begitu saja, karena dapat menyebabkan frame looping temporarer. Untuk mencegah terjadinya looping temporarer itu, STP harus merubah status port tersebut menjadi 2 status transisi terlebih dahulu sebelum merubahnya menjadi forwardingyaitu:
- Listening: seperti halnya blocking, interface dalam keadaan listening tidak mem-forward frame. (15 detik)
- Learning: interface dalam status ini masih belum mem-forward frame, tapi switch sudah mulai melakukan pemeriksaan MAC address dari frame-frame yang diterima pada interface ini. (15 detik)
Switch akan menunggu 20 detik sebelum memutuskan untuk melakukan perubahan status dari blocking menjadi forwarding, setelah itu butuh waktu 30 detik untuk transisi ke Listening dan Learning terlebih dahulu. karena itu total yang dibutuhkan agar suatu port berubah dari blocking menjadi forwarding adalah 20+30=50 detik.
2 Laporan VTP
1. Dapat mengetahui tentang konsep VTP
2. Dapat Mengkonfigurasikan VTP pada simulator
PENDAHULUAN
VTP (VLAN Trunk Protocol) adalah protokol yang memberitahukan informasi tentang vlan-vlan yang ada dari satu switch ke switch yang lainnya. VTP memudahkan proses konfigurasi secara otomatis antar sesama switch. Bayangkan jika sebuah network memiliki puluhan switch yang saling terhubung. Setiap switch menggunakan minimal sebuah port yang ditempatkan pada satu vlan. VTP bekerja pada layer 2. VTP digunakan untuk menyambungkan beberapa vlan. VTP mendukung 1-1005 vlan. Kelebihan VTP salah satunya adalah hemat perangkat dan konsistensi konfigurasi.
ALAT DAN BAHAN
1. PC
2. Aplikasi simulator (Packet Tracert)
LANGKAH KERJA
1. Jalankan aplikasi Packet Tracert
0 Contoh Dokumen Site Survey
Desain struktur bangunan memiliki banyak hubungannya dengan itu.
Berikut ini adalah gambaran tentang proses survei situs:
1) Diskusikan Sinyal / Kebisingan dan Data Rate dengan Klien
Apa yang kemudian sinyal diterima? Sinyal untuk pemisahan kebisingan sekitar 20-25 dBm pada 54 Mbps adalah minimum dengan desain paling. Survei situs perangkat lunak mengukur sinyal 75 dBm kebisingan kontinyu dan 95 dBm (75/95) akan cukup untuk memiliki karyawan
terhubung dan mengirim paket dengan tingkat pelayanan yang sama sebagai klien kabel. Sebagai melemahkan sinyal menjadi lebih sulit untuk membedakan antara sinyal 80 dBm dan 95 dBm kebisingan (80/95). Ada sedikit pemisahan antara sinyal dan kebisingan membuat sulit untuk mendeteksi sinyal. Ini adalah kontra intuitif bahwa jumlah yang lebih besar adalah sinyal lemah namun kunci dengan sinyal dan pengukuran kebisingan sinyal adalah angka negatif dan karenanya nilai yang lebih rendah adalah bilangan yang lebih besar. Diskusikan dengan klien apa
klien adaptor khusus, standar 802.11a/b/g wireless dan data rate mereka akan menerapkan dan survei dengan itu. Menyebarkan standar 802.11a tidak memerlukan sebuah survei terpisah jika Anda menerapkan dual band dan mengamati dengan 802.11g. Beberapa perusahaan dengan
tuntutan bandwidth yang lebih tinggi akan meningkatkan cakupan sel dengan survei 802.11a terpisah. Hal ini bukan sebagai biaya yang efektif dengan jalur akses tambahan dikerahkan per cakupan sel. Mengkonfigurasi jalur akses dengan protokol 802.11a/b/g dipilih, daya pancar dan data rate. Mengatur data rate dan mengirimkan kekuatan adaptor klien untuk maksimum selama survei.
Survei tapak bangunan melibatkan berjalan-jalan dengan laptop di kereta powered dikonfigurasi dengan adaptor klien nirkabel Cisco dan Cisco Aironet Desktop Utility (ADU). Perangkat lunak ini adalah utilitas yang tersedia dengan adaptor Cisco klien. Jalur akses Cisco ditempatkan di
suatu tempat tertentu di langit-langit di atas genteng atau langit-langit, dinding, desktop atau bilik dan cakupan sinyal pengukuran dicatat. Jalur akses yang akan dipindahkan sampai cakupan yang optimal terjadi untuk sel tersebut. Pilih modus Adu aktif untuk memeriksa data rate, status link dan kesalahan sementara survei. Cakupan sel dapat ditransfer ke lantai rencana gambar Visio dengan penempatan akses khusus dan batas-batas sinyal. Jalur akses dipindahkan sekitar sampai seluruh gedung dipetakan. Kekuatan sinyal minimum yang harus dicatat per sel cakupan. Jadi, secara spesifik mungkin seperti yang disebutkan mana jalur akses harus diterapkan.
2) Mendapatkan Rencana Lantai
Beberapa klien akan punya rencana lantai yang membuat survei situs jauh lebih mudah untuk mendokumentasikan cakupan. Scan setiap rencana lantai sebagai gambar Visio mencatat penempatan tertentu jalur akses dan pengalihan saluran.
3) Survey Bangunan Memperhatikan Signal dan Cakupan
Peta Anda akan memiliki beberapa tumpang tindih cakupan yang tidak perhatian. Anda harus menetapkan saluran yang tidak tumpang tindih dengan sel tetangga dan karyawan tidak akan memiliki masalah dengan gangguan saluran. Seperti yang disebutkan di 802.11b dan 802.11g standar nirkabel menggunakan band frekuensi 2,4 GHz yang dapat menimbulkan gangguan Namun ada 3 non-overlapping channel (1, 6 dan 11) yang dapat diberikan. Sebagai contoh bangunan Anda harus memiliki lantai utama dengan 17 kamar dan setiap jalur akses mencakup 3 kamar menggunakan saluran tugas berikut:
a. AP1 Channel 1 Kamar 1-3
b. Channel AP2 6 ruangan 4-6
c. AP3 Channel 11 Kamar 7-9
d. AP4 Channel 1 Kamar 10-12
e. AP5 Channel 6 Kamar 13-15
f. AP6 saluran 11 Kamar 16-17
Dalam beberapa kasus Anda mungkin sinyal telah overrun antara AP2 dan AP5 dengan bentuk desain bangunan tertentu. Penurunan daya pancar dari 100 mW sampai 20 mW pada salah satu atau kedua titik akses dan mengkonfirmasi kekuatan sinyal masih diterima di kamar- kamar. Jika pengaturan penurunan daya pancar tidak memungkinkan untuk cakupan yang sama, posisi perubahan jalur akses, menerapkan jalur akses tambahan di watt menurun atau antena eksternal. survei Situs mengambil trial and error beberapa tahu di mana jangkauan sinyal mungkin akan terjadi. Anda akan tahu setelah melakukan beberapa pengujian awal di sebuah bangunan khusus apa cakupan yang diharapkan. Berjalan dengan laptop ketika memulai dan mendapatkan beberapa pemahaman tentang pola sinyal. Sinyal menyerbu sering dapat terjadi di luar gedung sehingga merugikan keamanan dengan hacker di jalan. Survei situs tidak harus mengkonfirmasikan sinyal dibanjiri jalur akses daya pancar diminimalkan.
Multi-lantai bangunan akan memiliki beberapa jalur akses yang akan mengirimkan sinyal di beberapa lantai. Anda dapat saja penggunaan jalur akses yang lebih sedikit harus menutup jalur akses yang lantai atau penurunan daya pancar dan menetapkan saluran yang tidak tumpang tindih seperti yang dibahas. Masalah dengan sinyal overrun adalah kekhawatiran di mana jalur akses mencakup beberapa lantai dan tidak semua dari sebuah kamar di lantai lain.
4) Dokumen Penempatan Akses Point
Anda ingin akses poin spasi dengan cakupan sinyal yang tepat dan minim tumpang tindih. Sekali lagi bangunan tersebut dapat memungkinkan untuk jalur akses untuk menutup lantai satu atau 2 lantai dengan kekuatan sinyal yang diperlukan di mana-mana. Haruskah lantai ketiga ada Anda dapat menyebarkan di lantai itu. Lantai pertama dan kedua akan mempunyai titik akses di lantai pertama. Menyebarkan di lantai dua akan menyebabkan sinyal tumpang tindih. Itu bukan merupakan masalah dengan saluran tidak tumpang tindih, namun klien dengan roaming cepat
harus diasosiasikan dengan jalur akses terdekat. Memiliki jalur akses di lantai kedua dan ketiga dapat menyebabkan beberapa klien di lantai tiga untuk memilih jalur akses lantai dua atas memanfaatkan dan penurunan kinerja. Klien mengirimkan sinyal dan memilih jalur akses yang terdekat dengan sinyal terbaik, angka yang lebih rendah dari klien dan pengaturan keamanan yang sesuai. Sebuah negosiasi antara titik akses dan adaptor klien terjadi dan data dikirim pada tingkat tertinggi didukung tersedia. Peta cakupan dengan penempatan jalur akses harus spesifik mungkin selama survei yang menggambarkan penempatan jalur akses. Menyebarkan semua jalur akses dan konektivitas uji. Dengan akses semua poin transmisi kemungkinan terjadi gangguan dan untuk desain dapat dimodifikasi sebelum penempatan. Sinyal menyerbu luar dapat diuji mengkonfirmasikan sinyal tetap dalam batas-batas dinding dan tidak ada akses dari jalan. Spektrum analisa dapat digunakan selama survei situs atau setelah memeriksa frekuensi dengan gangguan dan sumber mungkin. Mendefinisikan rencana tes keamanan adalah ide yang
baik setelah menyebarkan jalur akses.
Buatlah catatan survei tentang masalah mounting, di mana outlet listrik AC tidak tersedia, jarak antara lemari pengkabelan dan jarak antara titik akses kabel dan saklar. Cisco tidak memiliki nirkabel yang tersedia di luar jembatan yang menghubungkan bangunan dengan saling berhadapan. Ada sebuah survei yang terlibat dengan mengerahkan jembatan yang menganggap rugi rugi lintasan dengan sinyal ditransmisikan dan bagaimana masalah lingkungan hidup seperti angin dan hujan akan mempengaruhi data yang dikirimkan. Desain Jaringan Nirkabel Cisco Panduan tersedia di amazon.com dan eBookmall.com Shaun Hummel adalah seorang penulis buku berbagai teknis dan memiliki situs web yang berfokus pada pekerjaan pencarian solusi teknologi informasi dan sertifikasi.
0 NOC (Network Operation Center)
NOC ( Networking Operating Center) adalah suatu gabungan dari beberapa jaringan yang bertanggung jawab terhadap komunikasi terus menerus dalam jaringan.
NOC dirancang untuk menyediakan tempat aman dari debu, dengan pendinginan dengan baik dari batere dan inverter. NOC dibangun menggunakan metode alami dan dibuat dari bahan-bahan lokal yang tersedia. Bangunan terdiri dari empat kamar: ruang penyimpanan batere, ruang server, ruang kerja dan ruang untuk penyimpanan peralatan.
Ruang server terdapat sebuah rak untuk server dan kipas angin. Ruangan tidak memiliki jendela biasa, untuk menghindari debu dan panas. Ruang server dan ruang batere menghadap selatan untuk meningkatkan pendinginan alam dan untuk membantu menjaga kamar pada suhu yang sesuai.
Ruang server dan ruang batere membutuhkan pendingin biaya rendah / rendah energi yang effektif karena mereka harus beroperasi 24x7. Untuk mencapai tujuan ini, teknik pendinginan alam diperkenalkan pada disain NOC: fan kecil dan extractors dan dinding tebal dari batu bata (lebar-nya double) di arah matahari terbenam.
Di sebelah selatan bangunan terletak 24 panel surya pada wilayah bebas bayangan dengan atap logam. Atap dirancang dengan inklinasi 20 derajat untuk menempatkan panel dan membatasi karat dan debu. Usaha tambahan dilakukan agar panel mudah dijangkau untuk pembersihan dan pemeliharaan. Bagian atap diperkuat untuk membawa beban tambahan 150-200 kg.
NOC (Network Operation Center ) adalah sebutan untuk orang yang bekerja mengawasi Netwok. Profesi ini biasanya banyak dibutuhkan oleh ISP(Internet Service Provider). Posisi NOC sangat vital didalam perusahaan,utamanya ISP, karena merupakan ujung tombak perusahaan yang bersentuhan langsung dengan pelanggan.
Tugas dari NOC ( Network Operation Center ):
- Menerima complain dari pelanggan, mulai dari tidak bisa akses internet, koneksi internet
putus-putus dsb.
- Melakukan routing, memberikan rule firewall, shaping bandwith, dan hal-hal teknis lainnya.
NOC bertanggung jawab untuk memantau jaringan untuk alarm atau kondisi tertentu yang memerlukan perhatian khusus untuk menghindari dampak pada kinerja jaringan. Sebagai contoh, dalam telekomunikasi lingkungan, NOC bertanggung jawab untuk memantau atas kegagalan listrik, alarm jalur komunikasi (seperti kesalahan bit , framing kesalahan, kesalahan coding baris, dan sirkuit ke bawah) dan masalah kinerja lain yang dapat mempengaruhi jaringan. menganalisis masalah NOC, melakukan pemecahan masalah, berkomunikasi dengan teknisi situs dan NOC lainnya, dan masalah melacak melalui resolusi. Jika perlu, NOC meningkat masalah kepada personil yang tepat. Untuk kondisi parah yang tidak mungkin untuk mengantisipasi - seperti listrik atau kabel serat optik cut - NOC memiliki prosedur di tempat untuk segera menghubungi teknisi untuk memperbaiki masalah.
0 VLAN Trunk Protocol
Ada 3 mode VTP yang disediakan, yaitu:
• Server mode
• Client mode
• Transparent mode
Konfigurasi VLAN harus dilakukan pada switch server. Sementara switch-switch lain (client mode) akan menyesuaikan konfigurasinya secara otomatis dengan server.
VTP v2
VTP v2 tidak banyak berbeda dari VTP v1, perbedaan utama dari VTP v2 yaitu memperkenalkan dukungan vlan token ring.
Syarat agar fitur VTP berfungsi:
• Switch-switch harus memiliki VTP domain yang sama.
• Menggunakan trunk ISL atau 802.1.q.
• Jika konfigurasi dilakukan pada beberapa switch, maka switch-switch tersebut harus memiliki
password yang sama.
Contoh Konfigurasi VTP
Menampilkan VLAN interface
Di Switch_A, ketik perintah show vlan
Switch_A#show vlan
- Konfigurasi VTP
Switch_A#vlan database
Switch_A(vlan)#vtp server
Switch_A(vlan)#vtp domain group1
Switch_A(vlan)#exit
- Membuat tiga nama vlan
Switch_A#vlan database
Switch_A(vlan)#vlan 10 name Accounting
Switch_A(vlan)#vlan 20 name Marketing
Switch_A(vlan)#vlan 30 name Engineering
Switch_A(vlan)#exit
- Menentukan port untuk vlan 10
Menentukan port untuk vlan harus dilakukan di mode interface. Masukkan perintah berikut
untuk menambahkan port 0/4 sampai 0/6 ke vlan 10.
Switch_A#configure terminal
Switch_A(config)#interface fastethernet 0/4
Switch_A(config-if)#switchport mode access
Switch_A(config-if)#switchport access vlan 10
Switch_A(config-if)#interface fastethernet 0/5
Switch_A(config-if)#switchport mode access
Switch_A(config-if)#switchport access vlan 10
Switch_A(config-if)#interface fastethernet 0/6
Switch_A(config-if)#switchport mode access
Switch_A(config-if)#switchport access vlan 10
Switch_A(config-if)#end
- Menentukan port untuk vlan 20
Masukkan perintah berikut untuk menambahkan port 0/7 sampai 0/9 ke vlan 20
Switch_A#configure terminal
Switch_A(config)#interface fastethernet 0/7
Switch_A(config-if)#switchport mode access
Switch_A(config-if)#switchport access vlan 20
Switch_A(config-if)#interface fastethernet 0/8
Switch_A(config-if)#switchport mode access
Switch_A(config-if)#switchport access vlan 20
Switch_A(config-if)#interface fastethernet 0/9
Switch_A(config-if)#switchport mode access
Switch_A(config-if)#switchport access vlan 20
Switch_A(config-if)#end
- Menentukan port vlan 30
Masukkan perintah berikut untuk menambahkan port 0/10 sampai 0/12 ke vlan 30
Switch_A#configure terminal
Switch_A(config)#interface fastethernet 0/10
Switch_A(config-if)#switchport mode access
Switch_A(config-if)#switchport access vlan 30
Switch_A(config-if)#interface fastethernet 0/11
Switch_A(config-if)#switchport mode access
Switch_A(config-if)#switchport access vlan 30
Switch_A(config-if)#interface fastethernet 0/12
Switch_A(config-if)#switchport mode access
Switch_A(config-if)#switchport access vlan 30
Switch_A(config-if)#end
- Konfigurasi VTP Client
Masukkan perintah berikut untuk mengkonfigurasi Switch_B untuk menjadi VTP Client
Switch_B#vlan database
Switch_B(vlan)#vtp client
Switch_B(vlan)#vtp domain group1
Switch_B(vlan)#exit
- Membuat Trunk
Di kedua switch, Switch_A dan Switch_B, ketik perintah berikut di interface fastethernet 0/1
Switch_A(config)#interface fastethernet 0/1
Switch_A(config-if)#switchport mode trunk
Switch_A(config-if)#end
Switch_B(config)#interface fastethernet 0/1
Switch_B(config-if)#switchport mode trunk
Switch_B(config-if)#end
2900:
Switch_A(config)#interface fastethernet0/1
Switch_A(config-if)#switchport mode trunk
Switch_A(config-if)#switchport trunk encapsulation dot1q
Switch_A(config-if)#end
Switch_B(config)#interface fastethernet0/1
Switch_B(config-if)#switchport mode trunk
Switch_B(config-if)#switchport trunk encapsulation dot1q
Switch_B(config-if)#end
- Menguji Trunk
Untuk menguji port fastethernet 0/1 telah ditentukan sebagai port trunk, ketik
show interface fastethernet 0/1 switchport
- Di Wsitch_B ketik perintah show vlan
Switch_B#show vlan
- Menentukan port untuk vlan 10
Meskipun definisi VLAN telah berpindah ke Switch_B menggunakan VTP, konfigurasi masih perlu
untuk menentukan port untuk VLAN di Switch_B, menentukan port ke VLAN harus dilakukan
dari mode interface. Masukkan perintah berikut untuk menambahkan port 0/4 sampai 0/6 ke
vlan 10
Switch_B#configure terminal
Switch_B(config)#interface fastethernet 0/4
Switch_B(config-if)#switchport mode access
Switch_B(config-if)#switchport access vlan 10
Switch_B(config-if)#interface fastethernet 0/5
Switch_B(config-if)#switchport mode access
Switch_B(config-if)#switchport access vlan 10
Switch_B(config-if)#interface fastethernet 0/6
Switch_B(config-if)#switchport mode access
Switch_B(config-if)#switchport access vlan 10
Switch_B(config-if)#end
- Menentukan port untuk vlan 20
Masukkan perintah berikut untuk menambahkan port 0/7 sampai 0/9 ke vlan 20
Switch_B#configure terminal
Switch_B(config)#interface fastethernet 0/7
Switch_B(config-if)#switchport mode access
Switch_B(config-if)#switchport access vlan 20
Switch_B(config-if)#interface fastethernet 0/8
Switch_B(config-if)#switchport mode access
Switch_B(config-if)#switchport access vlan 20
Switch_B(config-if)#interface fastethernet 0/9
Switch_B(config-if)#switchport mode access
Switch_B(config-if)#switchport access vlan 20
Switch_B(config-if)#end
- Menentukan port untuk vlan 30
Masukkan perintah berikut untuk menambahkan port 0/10 sampai 0/12 ke vlan 30
Switch_B#configure terminal
Switch_B(config)#interface fastethernet 0/10
Switch_B(config-if)#switchport mode access
Switch_B(config-if)#switchport access vlan 30
Switch_B(config-if)#interface fastethernet 0/11
Switch_B(config-if)#switchport mode access
Switch_B(config-if)#switchport access vlan 30
Switch_B(config-if)#interface fastethernet 0/12
Switch_B(config-if)#switchport mode access
Switch_B(config-if)#switchport access vlan 30
Switch_B(config-if)#end
- Tes vlan dan trunk
Ping dari host di Switch_A port 0/12 ke host di Switch_B port 0/12
- Perintah – perintah lain
Menghapus file VLAN database informasi
Switch#delete flash:vlan.dat
Delete filename [vlan.dat]?[Enter]
Delete flash:vlan.dat? [confirm] [Enter]
Jika tidak ada file vlan, pesan ini akan ditampilkan
%Error deleting flash:vlan.dat (No such file or directory)
Mengapus file Switch startup konfigurasi dari NVRAM
Switch#erase startup-config
Respon dari perintah tersebut
Erasing the nvram filesystem will remove all files! Continue?
[confirm]
Tekan Enter untuk konfirmasi
Respon harus
Erase of nvram: complete
Menghapus informasi VTP
#delete vtp
This command resets the switch with VTP parameters set to factory
defaults.
All other parameters will be unchanged.
Reset system with VTP parameters set to factory defaults, [Y]es
or
[N]o?
Masukkan y dan tekan Enter
